| FS70L은 내장식 레볼버 채택, 작동거리가 화장되어 대물렌즈로서 우수한 동작성을 갖는다
|

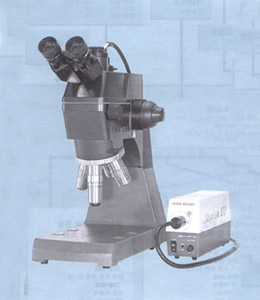

FS701L
378 시리즈
반도체 검사율 현미경 유니트
|
특징
원래 베스트 셀러 모델인 FS 60 모델용으로
개발된 광학 시스템은 FS 70 에서 더욱 강화되었으며
반도체 검사용으로 프로버 스테이션 현미경유니트로
이상적이다
FS-70L은 세가지 타입의 YAG 레이저 파장 범위(1064nm, 532nm,
및 266nm)를 지원하므로 레이저 애플리케이션의 범저
컷팅에 사용할 수 있다. 그러나 미쯔토요는 미쯔토요
현미경과 함께 사용하는 레이저 시스템의 성능 및
안전성에 대하여 보증할 수 없으므로 레이저 시스템을
선택하는데 세심한 주의를 기울일 것을 권장한다
명시야, DIC 및 편광 관찰은 FS702의 표준 특성이다. FS702
및 FS70L4는 DIC 방식이 지원되지 않는다
내장식 레볼버 채택, 작동거리가 화장되어
대물렌즈로서 우수한 동작성을 갖는다
우수한 동작성을 지닌 인체공학적 설계 : FS70은 정립상
광학 시스템(시야의 이미지가 시료와 같은 방향)을
채택하여 러버 그립의 조동 조정 손잡이가 부착된
미세 조정 휠을 사용한다
|
사양
모델 번호
주문 번호 |
FS70
378-184-1 |
FS70
378-184-3 |
FS70
378-185-1 |
FS70
378-185-3 |
FS70
378-186-1 |
FS70
378-186-3 |
FS70
378-187-1 |
FS70
378-187-3 |
모델 번호
주문 번호 |
FS70
378-184-2 |
FS70
378-184-4 |
FS70
378-185-2 |
FS70
378-185-4 |
FS70
378-186-2 |
FS70
378-186-4 |
FS70
378-187-2 |
FS70
378-187-4 |
| 초점 조정 |
동심 조동 및 초점 조동 휠(좌우)
(50mm 이동 범위, 미동 조정용 0.1mm / 회전, 조동
조정용 3.8mm/회전) |
| 삼안 경통 이미지 |
정립상 |
| 동공 거리 |
Sidentopf 타입, 조정범위:51-76mm |
| 필드 번호 |
24 |
| 경사각 |
0 ˚ - 20 ˚ |
| 옵티컬 패스
비율 |
50/50* |
100/0 -
0/100** |
50/50* |
100/0 -
0/100 ** |
100/0
- 0/100** |
| 보호 필터 |
- |
내장 레이저 빔 필터 |
| 본체 경통
렌즈 |
1x |
1x-2x 줌 |
1x |
| 적용 YAG 레이저 |
1064/532/355mm
(경통 사용시 선택 사양)
|
- |
1064/532/355mm |
1064/532/355mm |
| 카메라
마운트 |
어댑터 B(C
마운트)*** |
|
-
(포트 포함 레이저 사용) |
C-마운트
리셉터클
(그린 필터 스위치 포함) |
| 조명 시스템 |
명시야 용 반사 조명(Koehler
조명, 개구 조리게 포함) |
| 광원 |
12V 100W
광섬유, (무단 조정), 광 가이드 길이 1.5m,
소비전력 150W |
| 관찰용
대물렌즈 |
M 플랜 Apo****,
M플랜 Apo SL, G 플랜 Apo |
| 레이저 컷팅용 |
- |
M/LCD 플랜 NIR*****
M/LCD 플랜 NUV***** |
M 플랜 UV |
관경통 로딩 무게
****** |
14.5kg |
13.6kg |
14.1kg |
13.2kg |
14.5kg |
13.6kg |
14.1kg |
13.2kg |
| 무기(본체) |
6.1kg |
7.1kg |
6.6kg |
7.5kg |
6.1kg |
7.1kg |
6.6kg |
7.5kg |
| 가격(원) |
|
|
|
|
|
|
|
|
* : 대안렌즈 /CCD 카메라
** : 대안렌즈/ 레이저
*** : 선택사양
**** : M 플랜 Apo 1x는 편광기(378-022)와 함께 사용해야
한다
***** : 레이저 파장 타입에 따라 모델 선택
****** : 대물렌즈 및 대안렌즈의 무게는 제외
 |
| |
|
|
 | |
 |
|
 |
|
