378-800 (명시야 관찰용 M 플랜 Apo) 대물 렌즈(1X)
    · 고객선호도 :
    · 제조사 : Mitutoyo
    · 제품번호:378-800
    · 시중가격 : 원
    · 판매가격 : 원
    · 포 인 트 : 점
    · 수 량 : 개


■
회원이 되시면 가격변동정보, 신제품, 특판제품, 기술정보등 다양한
뉴스정보를 보내드립니다.
■
배송은 평균 2~3일정도 예상됩니다.
                    (0)                     (0)                     (0)
미쓰토요의 378 시리즈는 세계에서 가장 긴 작동 거리 및 무한 경통 시스템을 갖추고 있다.

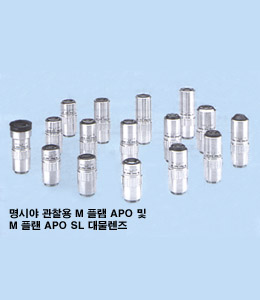

대물 렌즈
378 시리즈

미쯔토요의 378 시리즈는 세계에서 가장 긴 작동 거리 및 무한 경통 시스템을 갖추고 있다.
이 대물렌즈를 사용하면 고배율에서 다양한 관찰이 가능하며 평면 색수차의 독립 보정이 가능하다

특징

작동거리가 긴 타입의 대물렌즈로서 렌즈 표면과 측정물 표면사이에서 넓은 공간을 제공하므로 계단식의 투영 형태를 갖는 관찰하기 어려운 측정물의 관찰이 가능하다
금속 플랜 아로크로매틱(M Play Apo) 대물 렌즈는 우수한 광학 시스템이다. 이 대물렌즈는 시야 전체에 걸쳐 평평하며 색상의 차이가 거의 없는 무색수차 이미지를 제공하므로 모든 타입의 현미경에서 사용 가능하다
근 적외선 복사, 근 자외선 복사 및 자외선 복사, 또는 다양한 두께의 LCD 글래스용 보정 기능이 있는 특수 설계 대물 렌즈도 공급 가능하다
대물 렌즈의 마운팅 스크류 나사는 JIS B-7141-1988을 준수하도록 설계되었다

사양

명시야 관찰용 M플랜 Apo
주문 번호 배율 개구수
(N.A) 		작동거리(W.D) 초점거리
(f) 		분해능
(R) 		초점 길이(D.F) 시야 무게
￠24mm
대안렌즈		 1/2" CCD
카메라
378-800 1X 0.025 11.0mm 200mm 11.0㎛ 440㎛ ￠24mm 4.8×6.4mm 300g
378-801 2X 0.055 34.0mm 100mm 5.0㎛ 91㎛ ￠12mm 2.4×3.2mm 220g
378-802-2 5X 0.14 34.0mm 40mm

2.0㎛

 14.0㎛ ￠4.8mm 0.96×1.28mm 230g
378-803-2 10X 0.28 33.5mm 20mm 1.0㎛ 3.5㎛ ￠2.4mm 0.48×0.64mm 230g
378-804-2 20X 0.42 20.0mm 10mm 0.7㎛ 1.6㎛ ￠1.2mm 0.24×0.32mm 270g
378-805-2 50X 0.55 13.0mm 4mm 0.5㎛ 0.9㎛ ￠0.48mm 0.10×0.13mm 290g
378-806-2 100X 0.70 6.0mm 2mm 0.4㎛ 0.6㎛ ￠0.24mm 0.05×0.06mm 320g
주 : 1X대물렌즈 사용 시 편광 유니트(378-074) 필요


명시야 관찰용 M플랜 Apo SL
주문 번호 배율 개구수
(N.A) 		작동거리(W.D) 초점거리
(f) 		분해능
(R) 		초점 길이(D.F) 시야 무게
￠24mm
대안렌즈		 1/2" CCD
카메라
378-810-3 20X 0.28 30.5mm 10mm 1.0㎛ 3.5㎛ ￠1.2mm 0.24×0.32mm 240g
378-811-3 50X 0.42 20.5mm 4mm 0.7㎛ 1.6㎛ ￠0.48mm 0.10×0.13mm 275g
378-812-3 80X 0.50 15.0mm 2.5mm

0.6㎛

 1.1㎛ ￠0.3mm 0.06×0.08mm 280g
378-813 100X 0.55 13.0mm 2mm 0.5㎛ 0.9㎛ ￠0.24mm 0.05×0.06mm 290g
378-816 200X 0.62 13.0mm 1mm 0.4㎛ 0.7㎛ ￠0.12mm 0.25×0.03mm 4900g
주 : 이 대물렌즈들은 초장 작동 거리를 제공한다

명시야 관찰용 M플랜 Apo HR
주문 번호 배율 개구수
(N.A) 		작동거리(W.D) 초점거리
(f) 		분해능
(R) 		초점 길이(D.F) 시야 무게
￠24mm
대안렌즈		 1/2" CCD
카메라
378-788 10X 0.42 15mm 20mm 0.8㎛ 1.55㎛ ￠1.2mm 0.24×0.32mm 460g
378-814 50X 0.75 5.2mm 4mm 0.4㎛ 0.48㎛ ￠0.48mm 0.10×0.13mm 330g
378-815 100X 0.90 1.3mm 2mm

0.3㎛

 0.34㎛ ￠0.24mm 0.05×0.06mm 410g
주 : 이 대물렌즈들은 초장 작동 거리를 제공한다

글래스 두께 (t=3.5mm)보정 명시야 관찰용 G플랜 Apo
주문 번호 배율 개구수
(N.A) 		작동거리(W.D) 초점거리
(f) 		분해능
(R) 		초점 길이(D.F) 시야 무게
￠24mm
대안렌즈		 1/2" CCD
카메라
378-847 20X 0.28 29.42mm* 10mm 1.0㎛ 3.5㎛ ￠1.2mm 0.24×0.32mm 270g
378-818-3 50X 0.50 13.89mm* 4mm 0.6㎛ 1.1㎛ ￠0.48mm 0.10×0.13mm 320g
* 기 중
주 : LCD 플랜 Apo 시리즈는 LCD 글래스(두께 : 3.5mm를 통하여 측정물을 관찰할 수 있도록 설계되었다)

　 코드 제품명(규격) 가격
　 378-801 LENS FOR FINESCOPE
(2X)		 720,400원
　
　 378-802-2 LENS FOR FINESCOPE
(5X)		 581,200원
　
　 378-803-2 LENS FOR FINESCOPE
(10X)		 709,900원
　
　 378-804-2 LENS FOR FINESCOPE
(20X)		 1,611,200원
　
　 378-805-2 LENS FOR FINESCOPE
(50X)		 2,175,000원
　
　 378-806-2 LENS FOR FINESCOPE
(100X)		 2,540,400원
　
　 378-810-2 LENS FOR FINESCOPE
(20X)		 1,687,800원
　
　 378-811-3 LENS FOR FINESCOPE
(50X)		 2,244,600원
　
　 378-812-2 LENS FOR FINESCOPE
(80X)		 2,227,200원
　
　 378-813 LENS FOR FINESCOPE
(100X)		 2,679,600원
　
　 378-814 LENS FOR FINESCOPE
(50X)		 3,549,600원
　
　 378-815 LENS FOR FINESCOPE
(100X)		 4,036,800원
　
　 378-816 LENS FOR FINESCOPE
(200X)		 7,029,600원
　
　 378-817 LENS FOR FINESCOPE
(20x)		 4,193,400원
　
　 378-818 LENS FOR FINESCOPE
(50x)		 4,193,400원
　
　 378-819 LENS FOR FINESCOPE
(100x)		 4,611,000원
　
　 378-823 LENS FOR FINESCOPE
(10x)		 821,300원
　
　 378-824-1 LENS FOR FINESCOPE
(20x)		 1,827,000원
　
　 378-825-5 LENS FOR FINESCOPE
(50x)		 2,871,000원
　
　 378-826 LENS FOR FINESCOPE
(100x)		 3,584,400원
　
　 378-831 LENS FOR FINESCOPE
(2x)		 774,300원
　
　 378-832 LENS FOR FINESCOPE 709,900원
　
　 378-833 LENS FOR FINESCOPE 838,700원
　
　 378-834 LENS FOR FINESCOPE 1,948,800원
　
　 378-835 LENS FOR FINESCOPE 2,592,600원
　
　 378-838 LENS FOR FINESCOPE
(50x)		 13,415,400원
