사양

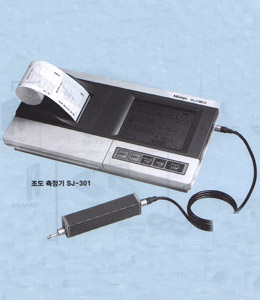

조도 측정기 SJ-301
| 모델 번호 |
SJ-301 |
| 주문 번호 |
100V AC
110V AC
120V AC
230V AC
240V AC |
178-952-2
178-952-2C
178-952-2A
178-952-2D
178-952-2E |
178-953-2
178-953-2C
178-953-2A
178-953-2D
178-953-2E |
| 검출기 측정력 |
0.75mN |
4mN |
| 평가 범위 |
12.5mm |
| 측정
범위 |
350㎛
(-200㎛에서 + 150㎛) |
| 드라이브/검출기
유니트 |
검출기:178-395/178-390*
스타일러스:다이아몬드(팁 반경:
2㎛/5㎛*)
검출 방식:차동 인덕턴스 |
| 평가
프로파일 |
P, R,
DIN4776, MOTIF.R, MOTIF.W |
| 평가 파라메터 |
Ra,Ra, Ry, Rz, Rt, Rp,Rq,
Rv,Sm, S, Pc, R3z, mr, Rpk, Rvk, σ, c, Rk, Mr1, Mr2,
Lo, Ppi, R, AR, Rx, A1, A2, Vo, HSC, mrd, sk, Ku, a, q,
Wte, Wt, W, AW (커스터마이즈 가능) |
| 조도
규격 |
JIS, DIN,
ISO, ANSI |
| 디지털 필터 |
2CR-75%, 2CR-75% PC,
가우시안-50% |
| 컷오프 길이 |
λc
λs |
0.08,
0.25, 0.8, 2.5, 8mm
2.5, 8, 25㎛ |
| 샘플링 길이(L) |
0.08, 0.25, 0.8, 2.5,
8mm |
| 샘플링
스팬 수** |
×1, ×3,
×5, ×L** |
| 디스플레이 |
LCD |
| 데이터
출력 |
RS-232C
인터페이스/SPC 데이터 출력 |
| 전원 |
AC 어댑터/배터리(재충전
가능) |
| 치수 (W×D×H) |
307×165×94mm |
| 무게 |
1200g |
*4mN
측정력 모델
** 0.3mm-12.5mm 범위에서 평가 길이를 임의로 지정
가능
|
|
 |
소모품
| 주문 번호 |
설명 |
비고 |
| 12AAA896 |
LCD 보호 시트 |
10 시트/세트 |
| 270732 |
표준 프린터 용지 (25m) |
5 롤/세트 |
| 12AAA876 |
내구성 프린터 용지 (25m) |
5 롤/세트 |
선택사양 액세서리
| 주문 번호 |
설명 |
| 178-395 |
표준 검출기 |
| 178-390 |
저 측정력 타입 검출기 |
| 178-391 |
연성 재질 측정용 검출기 |
| 178-392 |
소형 홀 검출기 (φ4.5mm 또는
이상) |
| 178-393 |
소형 홀 검출기 (φ2.8mm 또는
이상) |
| 178-394 |
디프 그루브 검출기 |
| 12AAA219 |
평면 어댑터 |
| 12AAA220 |
마그네틱 스탠드 어댑터(3/8"
직경 스템) |
| 12AAA221 |
마그네틱 스탠드 어댑터(φ8mm
스템) |
| 12AAA222 |
하이트 게이지 어댑터 (mm) |
| 12AAA223 |
하이트 게이지 어댑터 (inch) |
| 12AAA210 |
연장 로드 (50mm) |
| 12BAA303 |
연장 케이블 |
| 12AAA882 |
RS-232C 연결 케이블 |
| 12AAA841 |
메모리 카드 |
| 12AAA896 |
LCD 보호 시트 (10시트) |
| 12AAA879 |
프린터 용지 (내구성 타입, 5롤) |
| 936937 |
SPC 케이블 (1m) |
| 965014 |
SPC 케이블 (2m) |
|
|
